GMV

·최적화된 제품 구조를 통한 강력한 작동성과 깨끗한 제품
표면을 제공하는 광범위한 Valve Solution

·범용에서 일반 엔지니어링 수지까지 광범위하고
폭넓은 용도에 적용이 가능

·오더에 따라 노즐길이 조정 가능

·표준 규격화된 다양한 게이트 디자인을 제공

·교체 가능한 스크류 방식팁을 제공

·보다 쉽고 더 빠른 유지보수를 위한 구조

·Glass 함유 수지등에 최적 대응하는 내마모성 전용
 DURA TIP(Optional)을 제공

GMV System / General Valve Solution

  • 우수한 열적 안정성

    우수한 열적 안정성과 핀 작동을 통한
    GATE부에 최상의 조건을 제공

  • 향상된 핀가이드링

    보다 진화된 강력한 수지누수방지 및 열교환
    최소화한 Special 특수디자인 적용

  • 신속한 칼라체인지

    신속한 Color change에 적합한 VC
    게이트 구조

  • 신속한 유지보수

    신속한 유지보수를 위한 전면 Heater,
    T/C 교환 구조

  • 폭 넓은 선택

    광범위하고 다양한 선택, 노즐길이,
    Gate bush, 팀, 실린더 길이, 부시 제공

  • 냉각부시

    냉각부시 적용 가능

GMV STRUCTURE

  •   GMV-VC
    1 Nozzle Body
    2 Coil Heater
    3 Thermo Couple
    4 VC Tip
    5 Nozzle Union
    6 Valve Pin
  •   GMV-VC-Dura
    1 Nozzle Body
    2 Coil Heater
    3 Thermo Couple
    4 VC-Dura In Tip
    5 VC-Out Tip
    6 Nozzle Union
    7 Valve Pin

GMV Spac

TYPE SIZE CHANNEL DIA GATE
OPEN OPEN
CCCA
GMV 20 8 1.2 / 1.5 / 2.0
25 10 1.5 / 2.0 / 2.5
35 12 2.5 / 3.0 / 3.5 / 4.0
45 22 5.0 / 6.0 / 7.0 / 8.0

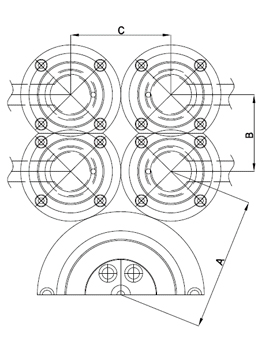

Minimum Gate
Piutch of GMV

  • - VALVE TYPE NL23.33 (Without HT)
    NOZZLE SIZE N/L and GATE GATE RECTANGLE GATE SQUARE
    A B C
    GMV-20 105 60 80
    GMV-25 105 60 80
    GMV-35 105 63 80
    GMV-45 120 90 110

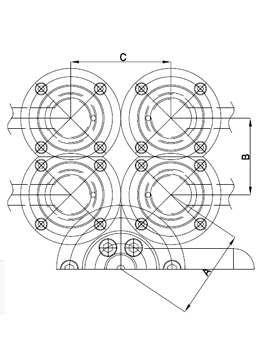

  • - VALVE TYPE NL25.35 (With HT)
    NOZZLE SIZE N/L and GATE GATE RECTANGLE GATE SQUARE
    A B C
    GMV-20 75 60 80
    GMV-25 75 60 80
    GMV-35 75 63 80
    GMV-45 90 90 110
    ENV16,19 75 60 80
